极海多元化热敏打印机芯片及方案,满足差异化打印需求

2023年02月17日 消费电子

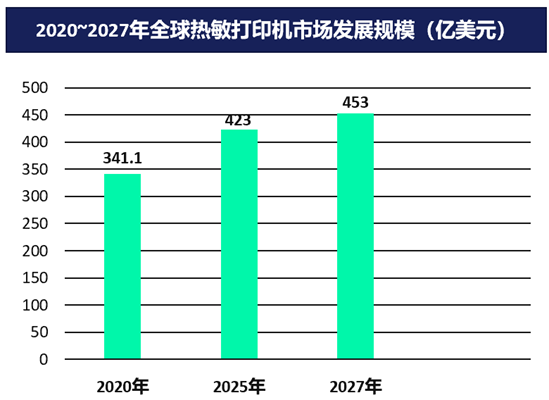

随着双碳政策的推行及消费升级,越来越多的企业和家庭逐渐倾向于采购绿色、节能、低碳的打印设备。热敏打印机由于具备低耗材需求、便携轻巧、后期维护成本低等特点而备受市场关注。根据Smithers的数据显示,全球热敏打印机市场规模在2025年将达到423亿美元,到2027年则有望达到453亿美元。




热敏打印机与商业POS系统应用推广密切相关,在发展初期主要应用于商业/零售领域。随着电子信息化、自动化程度的提高,加上条码识别技术和餐饮外卖行业的发展,热敏打印机应用迅速扩展到工业/制造业、交通/运输、现代物流、商业、餐饮、彩票等行业。



热敏打印机原理

在打印头上安装半导体加热元件,控制打印机芯上的发热元件,通过电流将打印机接收的数据转换成位图数据,随后在打印头加热并接触热敏打印纸后,即可打印出需要的图案。



热敏打印机原理

根据热敏元件的排列方式:

■ 列式热敏:属于早期产品,主要应用于对打印速度要求不高的场景。

■ 行式热敏:20世纪90年代的技术,打印速度比烈式热敏快,目前业内速度可达到350mm/s甚至更高。



要实现高速热敏打印,除了选取高速热敏打印头外,还必须有相应的控制板与之配合才能实现。



极海2寸/3寸/4寸热敏打印机应用方案

极海热敏打印机应用方案主要由控制电路、步进电机驱动、热敏片、人机交互及外围电路组成。其中控制电路中的MCU用于动态处理图像字符和控制外围设备,MCU接收打印命令,随后将点阵数据通过SPI接口发送到打印头,完成数据转换,同时检测打印头温度,控制步进电机精确滚纸操作、按键等操作。



GW3323 2寸热敏蓝牙标签打印机应用方案

该方案极具性价比,一颗芯片即可实现手机蓝牙连接和热敏打印机控制,可应用于商超价格标签、家用标识类、工程线缆标识等场景;主控芯片具有丰富的接口资源与可靠的传输性,有效保障热敏打印机的稳定输出,且无需多次进行串口中断服务,支持ADC检测热敏电阻值判断是否需要过热保护,通过检标签光耦输出判断是否缺纸。



方案特点:

●  采用GW3323双模蓝牙5.2 无线MCU

●  蓝牙支持:Android、iOS

●  打印方式:直接热敏

●  分辨率:203dpi

●  打印速度:18mm/s

●  打印宽度:15~48mm

●  打印纸识别:支持NFC

●  供电:3.7V锂电池

●  超低功耗待机

●  支持蓝牙手机APP连接,方便编辑




方案优势:

1.  高效传输速率,最大发射功率TX +9dBm,接受灵敏度-94dBm(2Mbit/s EDR)

2.  支持外挂 NFC芯片,实现打印机校对功能,更好的保证打印质量

3.  支持4路PWM,实现对进步电机的精准控制

4.  高速SPI 接口和精准的ADC功能,有效保障打印效果

5.  节省充电模块和蓝牙模块,降低bom成本

6.  主板面积小,降低PCB布线难度

7.  内置蓝牙协议栈,数据接收更快更稳定

8.  提供完善SDK,开发更轻松,不易出错




APM32E103VET6S 3寸热敏打印机方案

该方案主控采用APM32首款E系列工业级增强型APM32E103VET6S MCU,在APM32F103xE性能基础上,实现高主频、大容量、多接口的全面优化升级;增强型存储空间,满足用户更多开发应用需求;支持LQFP100封装;已通过IEC 60730软件安全认证。广泛应用于物流仓存标签打印、快递运单打印、商品价格标签、奶茶、珠宝标签、服装吊牌、食品合格证等。


方案特点:

●  蓝牙支持:双模蓝牙(Android、iOS)

●  打印方式:直接热敏

●  分辨率:203dpi

●  打印速度高达:100mm/s

●  打印宽度:15~72mm

●  UI :支持工作状态和电量显示

●  低功耗待机>15天




方案优势:

1.  基于Arm® Cortex® -M3内核,支持Keil、IAR、Eclipse等主流IDE开发

2.  提供完善SDK,易于开发

3.  合封SDRAM,性价比更高

4.  支持矢量字体和内置多国语言点阵字体

5.  具备常用一维条码和二维条码打印功能

6.  兼容SPL/CPCL/ESC指令




大川GS400 4寸桌面条码打印机方案

该方案主控采用大川GS400多核异构主控芯片,基于国产CPU双核架构,采用嵌入式SoC-eSE单元技术;拥有高效运算处理功能,可实时处理大量指令信息;外设资源丰富,适应性强,支持实时低功耗任务处理,可为用户提供更好的打印使用体验。适用于商超、餐饮、茶饮、烘焙、服装、物流等行业标签打印。


方案特点:

●  PC驱动支持:Win XP/7/8/10 Mac OS

●  打印方式:直接热敏

●  分辨率:203dpi

●  打印速度:50~152mm/s

●  打印宽度:20~108mm

●  打印长度:25~300mm

●  支持TSPL指令




方案优势:

1.  使用单核即可实现更高性能的打印机,如工业条码打印机

2.  双核合封32Mbytes SDRAM,性价比更高

3.  应用领域更宽泛

4.  国产C-SKY内核,从容应对国际半导体环境的不稳定因素



极海工业级/车规级MCU资源丰富,支持多种主流开发环境,在热敏打印机应用开发上极为灵活,具有超高性价比。极海提供包括技术文档手册、SDK例程、DEMO板、调试量产工具等技术支持服务,可帮助客户最大程度简化设计,快速完成产品开发。
