APM32F402系列

工业级高性能高性价比MCU,采用55nm工艺制程,具备出色运算处理性能、大容量存储空间,可满足多样化应用需求;支持U(S)ART、I2C、SPI、CAN、USB等丰富外设接口,有助于产品实现更多创新功能。可广泛应用于充电桩、BMS、编码器、扫码枪、游戏键鼠、暖通空调板、智能家电、票据打印机、医疗产品、智能安防等领域。

APM32F402系列封装路线图

性能参数

系统

  • Arm® Cortex®-M4F
  • 工作主频120MHz
  • 支持FPU/DSP
  • 内置5+7通道DMA

存储

  • Flash 128KB
  • SRAM 32KB

电源管理

  • 工作电压 2.0~3.6V
  • 支持上电/掉电复位
  • 支持可编程电源电压检测器

定时器

  • 16位高级定时器:2
  • 16/32位通用定时器:3/1
  • 看门狗定时器:2
  • 24位系统滴答定时器:1

模拟外设

  • 12位ADC:2,通道数:16
  • 最大采样率1MSPS

I/O

  • 多达51个I/0
  • 均可映射到外部中断向量

通信外设

  • U(S)ART:4
  • I2C:1
  • SPI:2
  • CAN:2
  • USB OTG FS:1

安全性

  • 96位唯一设备ID

选型工具

查看所有产品

Core

Frequency(MHz)

FLASH(KB)

SRAM(KB)

FPU

I/Os

Voltage(V)

Package

GPTMR(16bit)

GPTMR(32bit)

Advanced TMR(16bit)

Basic TMR

Systick(24bit)

IWDT

WWDT

RTC

ADC 12-bit Cell

ADC 12-bit Channels

DAC 12-bit Cell

DAC 12-bit Channels

Analog Comparator

TSC (Channels)

SPI

QSPI

I2S

I2C

U(S)ART

CAN

SDIO

USB Device

CEC

USB OTG_FS

USB OTG_HS

SMC

DCI

DMC

Ethernet

RNG

AES/DES/ TDES

BN/ SM3/SM4

对比
Part No.
Core
Frequency(MHz)
FLASH(KB)
SRAM(KB)
FPU
I/Os
Voltage(V)
Package
GPTMR(16bit)
GPTMR(32bit)
Advanced TMR(16bit)
Basic TMR
Systick(24bit)
IWDT
WWDT
RTC
ADC 12-bit Cell
ADC 12-bit Channels
DAC 12-bit Cell
DAC 12-bit Channels
Analog Comparator
TSC (Channels)
SPI
QSPI
I2S
I2C
U(S)ART
CAN
SDIO
USB Device
CEC
USB OTG_FS
USB OTG_HS
SMC
DCI
DMC
Ethernet
RNG
AES/DES/ TDES
BN/ SM3/SM4

模块框图

技术文档

格式 大小
AN1123_APM32F402迁移指南应用笔记 应用笔记 V1.0 pdf 1.15 MB 2025年01月20日

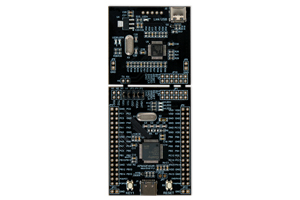

APM32F402R TinyBoard原理图 开发板原理图 V1.0 pdf 231.23 KB 2025年01月21日

设计资源

软件开发工具

格式 大小
APM32F4xx_DFP Pack SDKs V1.0.4 pack 4.71 MB 2023年12月11日
APM32F4xx_DAL_SDK SDKs V1.2.0 zip 67.31 MB 2025年01月20日
APM32F402_403_SDK SDKs V1.0.0 zip 29.5 MB 2025年01月03日
