GW8811系列

GW8811系列超低功耗蓝牙4.2芯片,基于32位Arm® Cortex®-M0内核。集成了高性能2.4GHz射频收发机和丰富的数字接口;集成了Balun,无需片外阻抗匹配网络和外挂晶振负载电容,可最大限度地节省BOM成本和PCB面积;集成了高效率DC-DC降压转换器来实现超低功耗。

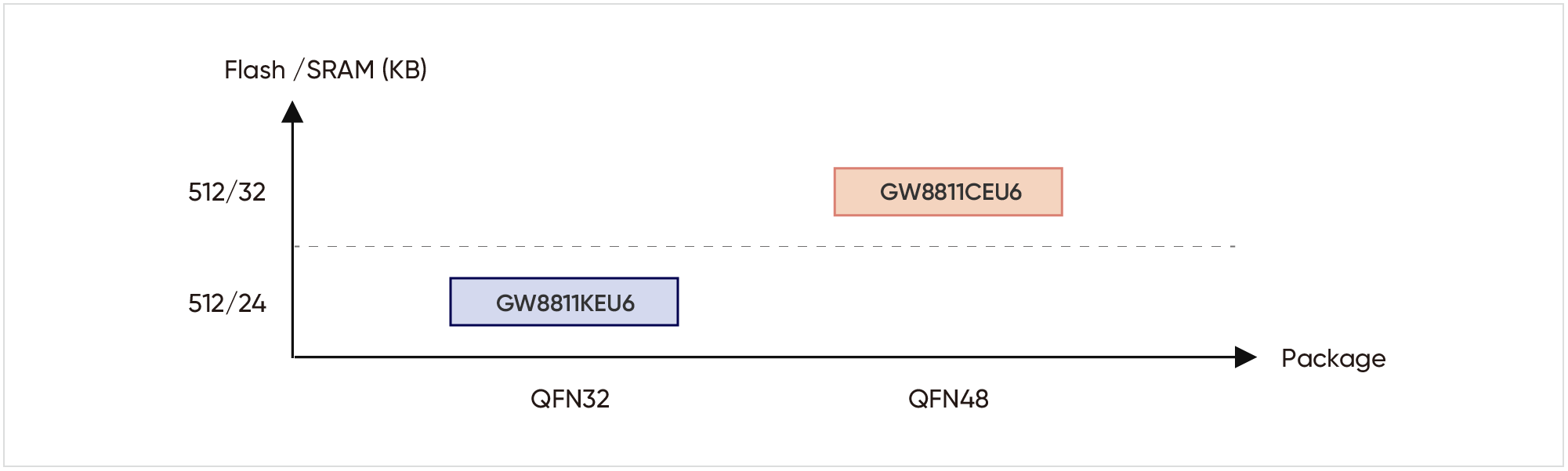

GW8811系列封装路线图

性能参数

系统

  • Arm® Cortex®-M0
  • 主频64MHz
  • 支持OTA

存储

  • Flash 512KB
  • SRAM 24/32KB

功耗

  • 2.8mA in Rx@3.3V
  • 4.8mA in Tx@3.3V
  • 2.7µA in sleep

电源电压

  • 1.8V~3.6V

最大发射功率

  • +4dBm

模拟外设

  • 10位ADC:1
  • 外部通道数:9

接收灵敏度

  • -94dBm@1Mbps

通信接口

  • PWM:6
  • RTC:1
  • I2C:2
  • SPI:2
  • UART:2

封装

  • QFN32(5.0*5.0*1.0mm)
  • QFN48(6.0*6.0*1.0mm)

选型工具

查看所有产品

CPU

Frequency(MHz)

FLASH(KB)

SRAM(KB)

I/Os

Voltage(V)

Package

RTC

SDIO

UART

Protocol

Max. TX Power
(dBm)

RX Sensitivity
(dBm)

TX Current
(mA@0dBm)

RX Current
(mA@0dBm)

Sleep Mode
Current(μA)

Deep Sleep Mode
Current(µA)

Operating Temperature
(°C), Tj

Timer

WDT(16bit)

GPADC
10bit Cell

GPADC
10bit Channels

DAC
12bit Channels

SPI(Master)

I2C(Master)

USB

PWM

Quadrature Decoder

ISO7816

Infrared Emitting
& Receiving

Keyscan Decoder
(Rows & Columns)

AES
Encryption Engine

对比
Part No.
CPU
Frequency(MHz)
FLASH(KB)
SRAM(KB)
I/Os
Voltage(V)
Package
RTC
SDIO
UART
Protocol
Max. TX Power
(dBm)
RX Sensitivity
(dBm)
TX Current
(mA@0dBm)
RX Current
(mA@0dBm)
Sleep Mode
Current(μA)
Deep Sleep Mode
Current(µA)
Operating Temperature
(°C), Tj
Timer
WDT(16bit)
GPADC
10bit Cell
GPADC
10bit Channels
DAC
12bit Channels
SPI(Master)
I2C(Master)
USB
PWM
Quadrature Decoder
ISO7816
Infrared Emitting
& Receiving
Keyscan Decoder
(Rows & Columns)
AES
Encryption Engine

技术文档

格式 大小
GW8811数据手册 数据手册 V1.0.1 pdf 5.04 MB 2020年08月12日
