极海G32M3114无感方波电动工具参考方案，更低BOM成本，更强性能表现
随着电动工具无绳化浪潮持续推进，市场渗透率持续攀升。电动工具行业正加速向高功率密度、锂电无刷化、轻量化及智能化转型。然而，传统分立元件方案受限于外围器件繁多、系统调试复杂，始终难以在小体积、高功率密度、高可靠性与低BOM成本之间实现平衡。
极海紧跟行业需求，推出G32M3114无感方波电动工具参考方案，可针对性解决传统方案电路复杂、走线繁琐、硬件成本高等应用难题。方案采用高集成SoC架构，可有效优化PCB面积并降低BOM成本；支持无感方波和IPD控制，大幅提升启动力矩；支持灵活的脉宽调节，可完美适配各类规格电机。
极海G32M3114无感方波电动工具参考方案可广泛应用于电动螺丝刀、手持电钻、冲击钻、电动扳手、角磨机、电锤、电锯、电动剪刀等主流产品。
极海G32M3114无感方波电动工具参考方案介绍
极海无感方波电动工具方案采用G32M3114电机控制SoC，集成200V 6N栅极驱动器及5V LDO，可高效完成母线电压/电流采样、板机信号处理、三相反电动势过零检测以及执行电机逻辑控制。通过ATMR输出3组互补PWM信号至栅极驱动器，从而驱动功率MOSFET实现电平逆变，保障无刷电机高效稳定运行。

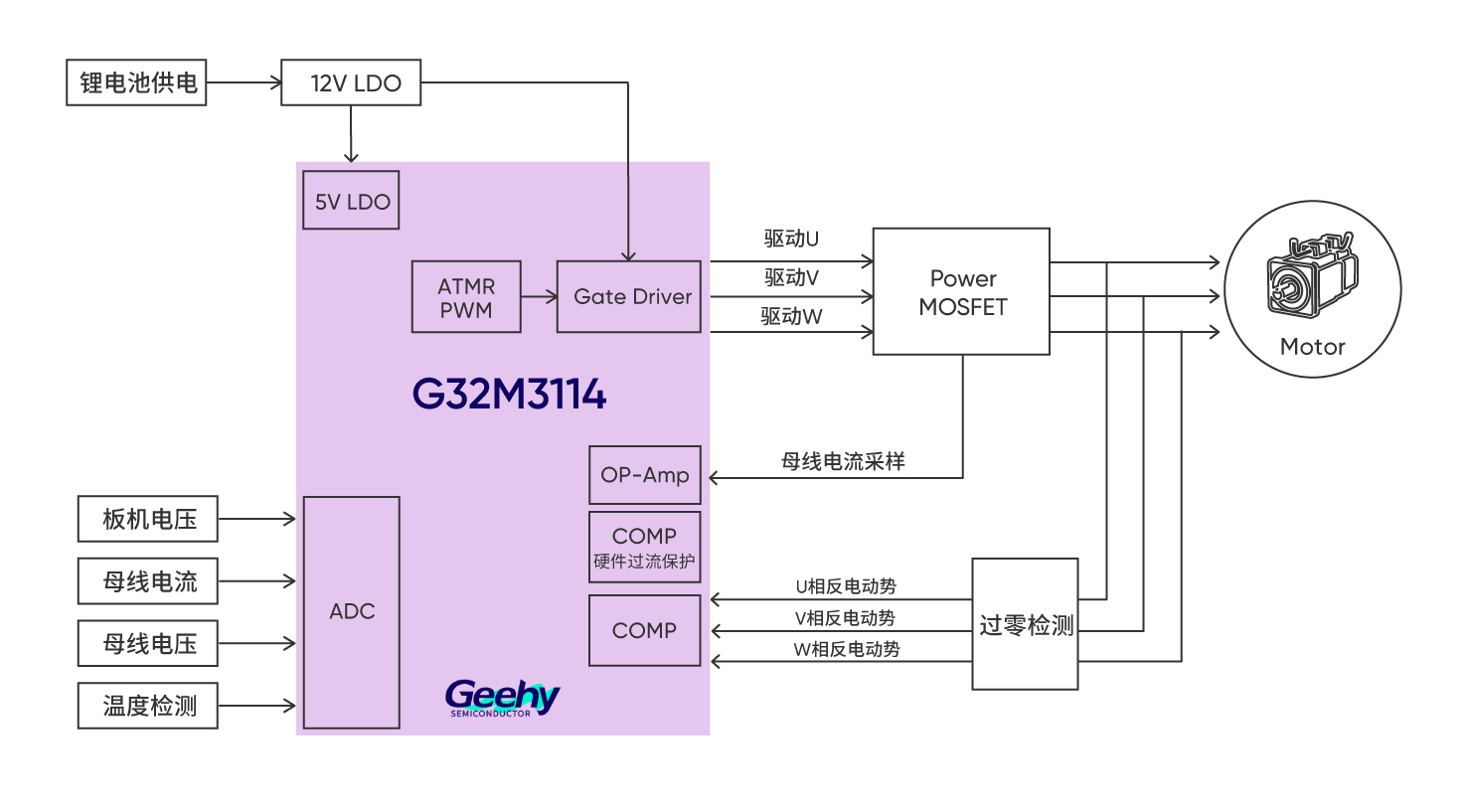

方案框图
方案核心优势
高集成 单芯片驱动 | • 搭载Cortex-M0+ @64MHz ，内置MULT/DIV算法加速单元， 轻松应对无感方波算法的复杂实时运算 • 内置200V 6N 栅极驱动器，可直接驱动三相全桥 N-MOSFET， 省去外部驱动IC，大幅精简功率级设计空间 • 集成5V高精度LDO，单芯片实现稳定供电，无需额外电源管理芯片 |
高精度 模拟前端 | • 集成4路高速比较器，传输延迟低于100ns，精准捕获三相端电压 反电势过零点，确保高速运转下换相平滑顺畅，输出扭矩更稳定， 有助于降低系统电磁干扰 • 内置12位ADC及双路运算放大器，无需外置运放即可实现高精度采样 |
全方位 安全保护 | • 16位高级定时器，支持6路互补PWM输出，具备可编程死区时间， 有效防止上下管直通，确保换相安全 • 硬件刹车功能实现纳秒级响应，在堵转或短路瞬间切断动力，保护 整机与MOS管不受损 • 集成温度传感器与母线电压采样，配合硬件刹车控制，实现过流、 过温、欠压等异常状况的快速响应 |
成熟算法支撑 | • 提供成熟无感方波控制算法，包含IPD定位、顺风启动、零速闭环启动、 自适应换相角度补偿及母线限流保护等，缩短产品研发周期 |
高耐压 适配严苛工况 | • 200V耐压特性全面覆盖3S~5S锂电平台，并预留充足电压裕量，从容 应对电钻、角磨机等电动工具启停与堵转瞬间的电压尖峰冲击，驱动 更稳定、系统更可靠 |

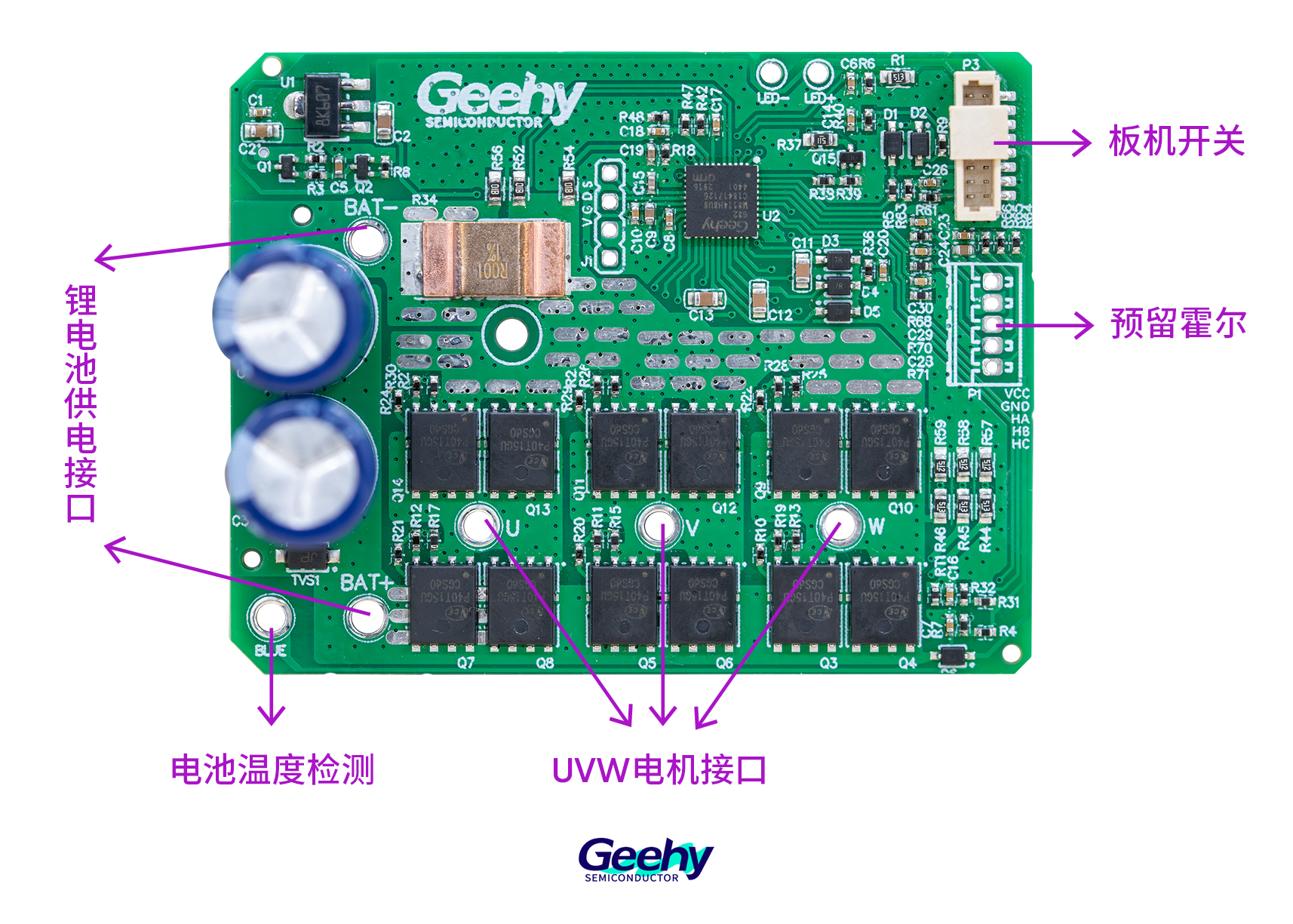

G32M3114无感方波电动工具开发demo
方案实测样机参数：
| 性能 | 参数 |
| 输入电压 | 4S锂电池20V 4.0AH |
| 等效功率 | 1200W-1350W |
| 最高转速 | 19000RPM（电频率950HZ 3对极） |
| 过流保护 | 精准100A保护 |

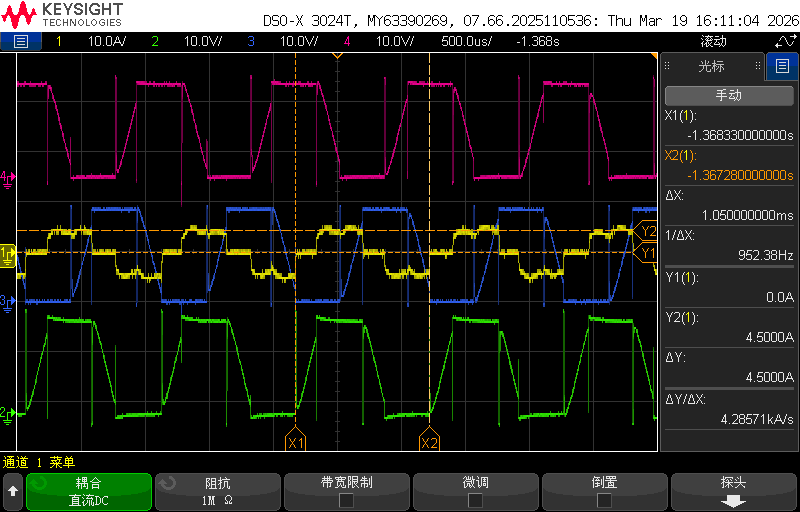

• 枪钻电机运行频率 950 Hz → 换算转速 19,000 RPM。

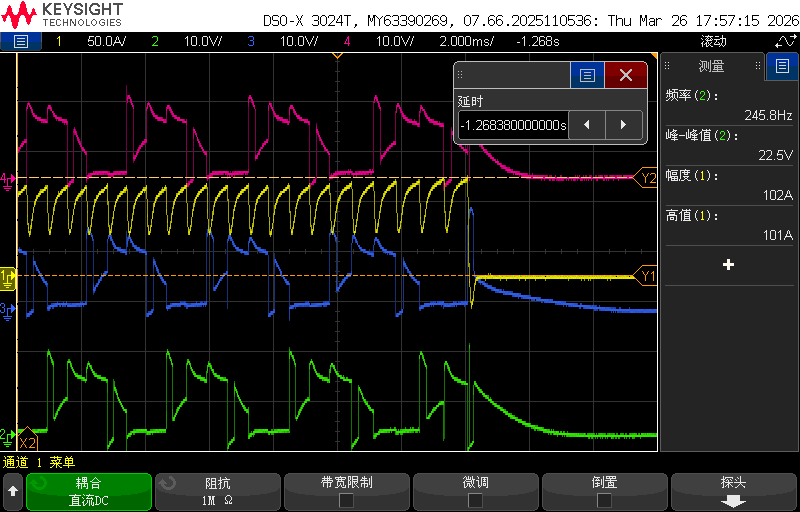

• 实测过流保护值 102A（硬件设定阈值 103A），二者高度吻合，偏差 < 1%。
极海G32M3114无感方波电动工具参考方案核心芯片
G32M3114电机控制SoC具备高集成、高性能、高性价比等优势特性，可为本方案提供高速运行所需要的算力、功能及外设资源，大幅减少产品研发周期。
面向锂电式电动工具领域，极海G32M3114无感方波电动工具参考方案，具备高集成度、精准控制、完备保护以及快速开发等特点。高集成SoC架构大幅精简了外围电路，在缩小PCB尺寸的同时显著降低了BOM成本并提升系统可靠性。配合极海自研的成熟电机算法，有效助力客户实现产品的小型化迭代，缩短从研发到量产的周期。
